一、产品简介

智能型电容投切开关使机械开关的接点准确地在需要的时 刻闭合或断开。就是要在开关接点  两端电压为零的时刻闭合，从而实 现电容器的无涌流投入，在电流为零的时刻断开，从而实现开  关接点 的无电弧分断，具有抗干扰、防雷击和电源缺相的保护功能。也可以 用于电动机制起动控 制和电阻性负载的切换.勿需加装散热器。

二、使用条件

海拔高度：不超过 2000m；

环境温度：-20℃ ~ +60℃ ;

相对湿度：+40℃.时不超过 90% ;

工作电压范围:  三相交流 380V ±20%。

三、主要参数

技术参数

1.1 额定工作电压: 380AC    50Hz

1.2 额定工作电流 60A    80A

1.3 额定控制电压: 12VDC

技术要求

控制功能

2.1 控制功能

2.1.1 开关动作:零电压时合闸,零电流时分闸.

2.1.2  自动搜索最佳投入点,响应迅速.

2.1.3  响应时间:短

保护功能

3.1  电源电压缺相或者负载缺相时封锁输出.

3.2 使用条件

3.2.1 海拔不超过 2000m

3.2.2 环境温度:-20℃~+60℃ .

3.2.3  相对湿度：+40℃.时不超过 90%

3.2.4  工作电压范围:三相交流 380 ± 15%

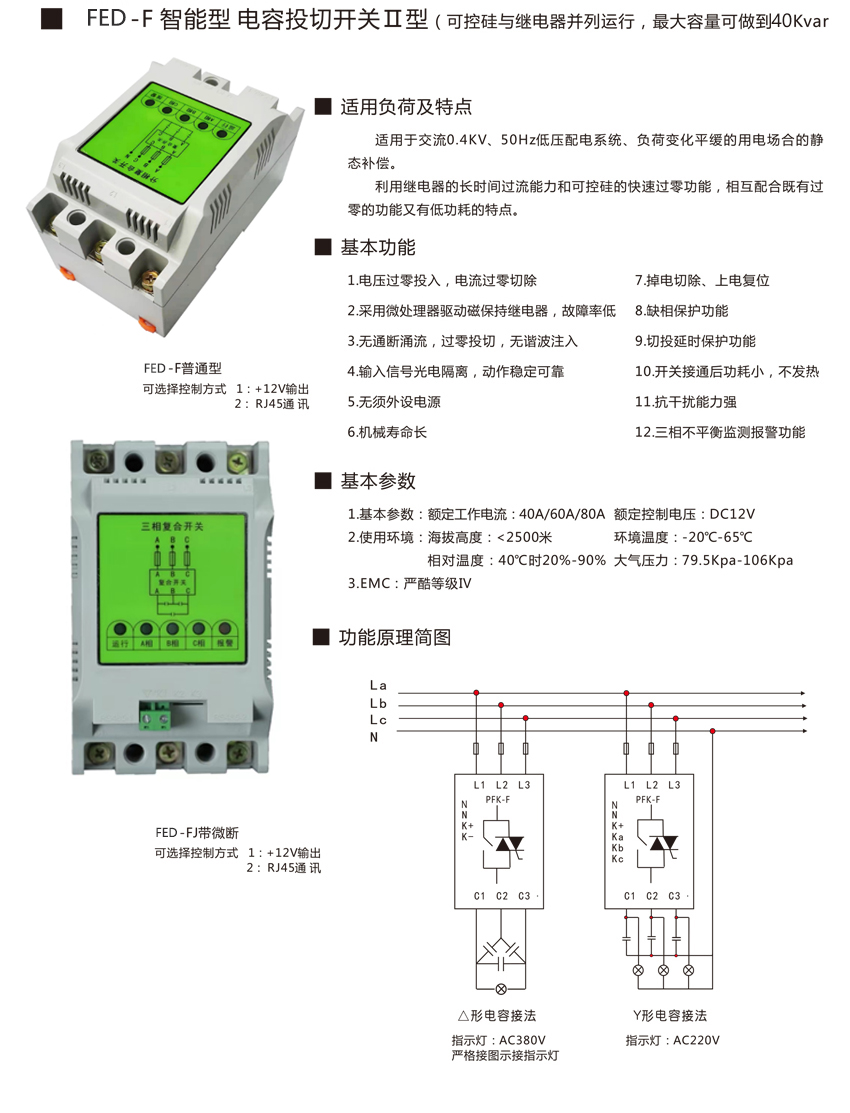

四、复合开关外形尺寸及接线图

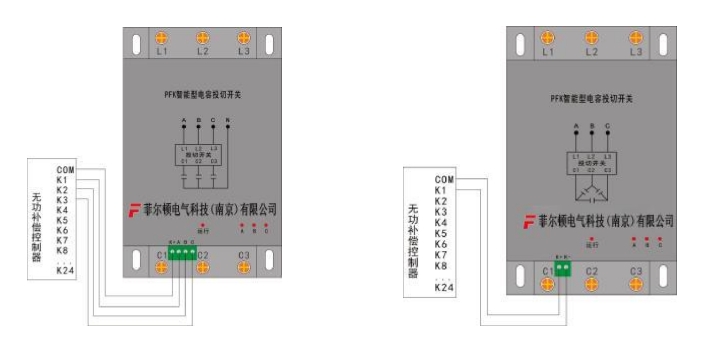

接线图

注意事项：

1、交流输入,输出严禁接反.

2、控制电压输入极性 K+和 Ka 要连接无误.

K+接控制器的公共端(+ 12VDC)

Ka 接控制器的输出端(1-12 端之一)

如是 Y 型 Kb 、Kc 接法见无功补偿控制器接线图

3、运输时,本复合开关在遇强烈震动时可能会导致磁保持继电器出现接通现象, 但在通电时,本开关 会自动复位并恢复正常状态,无需人工复位.

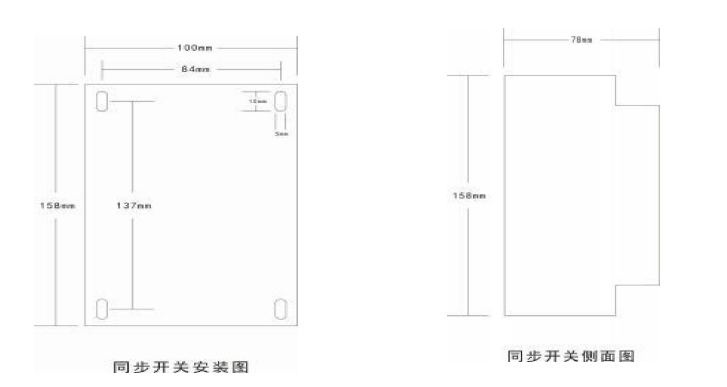

安装尺寸：
